一、概述
金屬氧化物避雷器是當前限制過電壓最先進的一種保護電器，被廣泛用于發電、輸變、變電、配電系統中，使電氣設備的絕緣免受過電壓的損害。
有機外套金屬氧化物避雷器是有機絕緣材料和傳統瓷套式金屬氧化物避雷器技術優點相結合的科研成果，它不僅具有瓷套式金屬氧化物避雷器的優點，還具有電氣絕緣性能好、介電強度高、抗漏痕、抗電蝕、耐熱、耐寒、耐老化、防爆、憎水性、密封性等優點。
二、產品型號說明

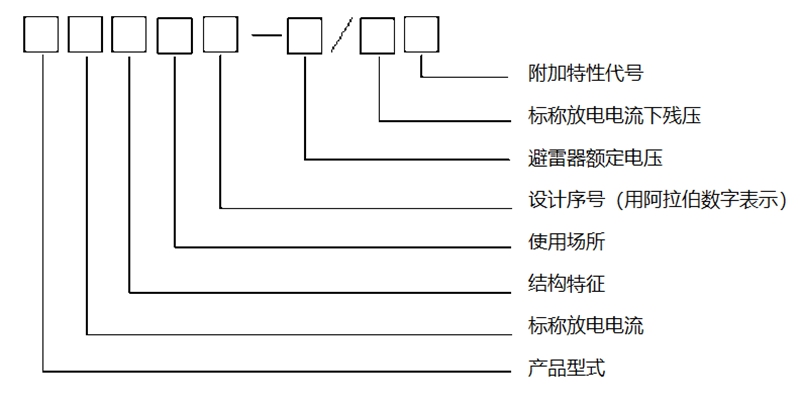

依據JB/T 8459-1996《避雷器產品型號編制方法》，金屬氧化物避雷器產品型號說明如下：
產品型式：Y—表示瓷套式金屬氧化物避雷器
YH（HY）—表示復合外套金屬氧化物避雷器
結構特征：W—表示無間隙C—表示串聯間隙B—表示并聯間隙
使用場所：S—表示配電型Z—表示電站型R—表示并聯補償電容器用
D—表示電機用T—表示電氣化鐵道用X—表示線路用
附加特性：W—表示防污型G—表示高原型TH—表示濕熱帶地區用
三、選型
用戶可根據被保護對象選用不同型號的避雷器。
為滿足市場的需求我公司可根據用戶的要求設計各種非標產品。
四、檢驗和維修
首先檢查外觀是否完好。
產品在投運前測量直流參考電壓U1mA值，不得小于GB11032-2000規定值；測量0.75 U1mＡ下的泄漏電流，其值不大于50μA；投運后每四年測一次，看是否符合要求，無間隙避雷器不允許做工頻放電電壓試驗。
五、技術標準
產品性能符合GB11032-2000、IEC60099-4、IEEE.C62.11標準技術要求。
六、常用型號
電氣化鐵道型保護電氣化鐵道的各種電氣設備、接觸網、電力機車免受大氣過電壓和操作過電壓的損壞
|
避雷器型號 |
系統額定電壓 |
避雷器額定電壓 |
避雷器持續運行電壓 |
直流參考電壓（U1mA) |
陡波沖擊電流下殘壓 |
雷電沖擊電流下殘壓 |
操作沖擊電流下殘壓 |
方波通流容量（2ms) |
大電流沖擊耐受 |
爬電比距不小于 |
|
|
cm/kV |
|||||||||||
|
(r.m.s)kV |
不小于kV |
不大于kV |
A |
kA |
1 |
2 |
|||||
|
YH5WT5-42/120 |
27.5 |
42 |
34.0 |
67 |
138 |
120 |
98 |
400 |
65 |
3.1 |
|
|
YH5WT5-41/115 |
27.5 |
41 |
32.8 |
67 |
133 |
115 |
94 |
400 |
65 |
3.1 |
|
|
YH5WT5-84/240 |
55.0 |
84 |
68.0 |
134 |
276 |
240 |
196 |
400 |
65 |
3.1 |
|
|
YH5WT5-82/230 |
55.0 |
82 |
65.6 |
134 |
266 |
230 |
188 |
400 |
65 |
3.1 |
|
|
YH10WT5-42/120 |
27.5 |
42 |
34.0 |
66 |
138 |
120 |
98 |
400 |
100 |
3.1 |
|
|
YH10WT5-41/115 |
27.5 |
41 |
32.8 |
66 |
133 |
115 |
94 |
400 |
100 |
3.1 |
|
|
YH10WT5-84/240 |
55.0 |
84 |
68.0 |
132 |
276 |
240 |
196 |
400 |
100 |
3.1 |
|
|
YH10WT5-82/230 |
55.0 |
82 |
65.6 |
132 |
266 |
230 |
188 |
400 |
100 |
3.1 |
|
